Ubiquiti UFiber Splitter 1:08
Ubiquiti UFiber Splitter 1:08
Teknik Özellikler ve Kullanım Alanları

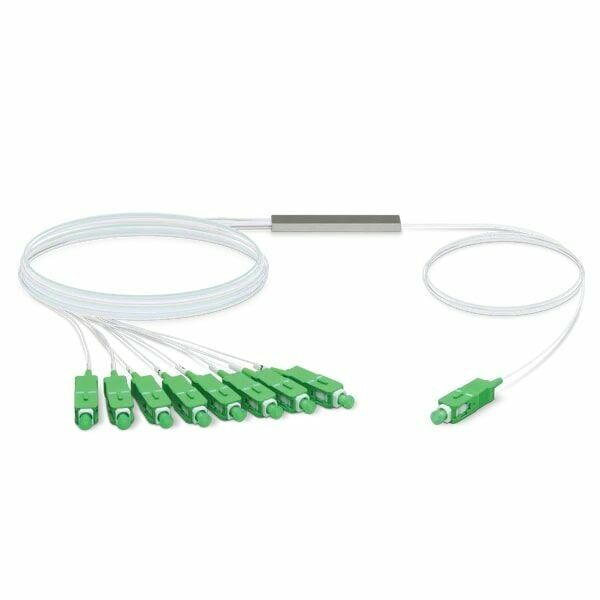

Ubiquiti UFiber Splitter 1:08 (aynı zamanda UF-SPLITTER-8 olarak da bilinir) Ubiquiti’nin fiber optik ağ altyapıları için pasif optik sinyal bölücü (splitter) ürünüdür. Bu cihaz, tek bir fiber optik giriş sinyalini 8 ayrı çıkışa eşit şekilde böler ve özellikle GPON/UFiber pasif optik ağ (PON) dağıtım yapılarında kullanılır.
Teknik Özellikler
Fiber Bölme ve Bağlantı
Giriş portu: 1 adet SC/APC fiber konektör (tek optik giriş)
Çıkış portları: 8 adet SC/APC fiber konektör (8 optik çıkış)
Optik Performans
Toplam ekleme kaybı: ~10.5 dB (bağlantı noktaları ile birlikte) – sinyalin girişten çıkışa giderken yaşadığı kayıp değeridir.
Düzensizlik kaybı: ~0.8 dB – çıkışlar arasındaki sinyal gücü farklılıklarının küçük olması anlamına gelir.
Polarizasyona bağlı kayıp: ~0.3 dB – polarizasyon farklılıklarından kaynaklanan ek kayıp.
İade kaybı (Return Loss): ≥ 50 dB – fiber bağlantının yansıma zayıflaması.
Doğruluk (Directivity): ~55 dB – iyi izolasyon ile sinyalin geri yansıması düşük tutulur.
Frekans ve Fiber Tipi
Çalışma dalga boyu aralığı: 1260 nm – 1650 nm (GPON ve diğer optik sistemler için uygun)
Fiber tipi: G.657A1 — dış mekân/ince kıvrılabilen fiber için uygun standart.
Çevresel & Fiziksel
Çalışma sıcaklığı: -40 °C ile +85 °C — geniş sıcaklık aralığında güvenilir performans.
Kablo toplam uzunluğu: ~4.06 m (SC/APC konektörlere kadar) – splitter ile fiber kablo mesafesi.
Ağırlık: ~62 g — küçük ve hafif tasarım.
Kullanım Alanları
GPON / Pasif Optik Ağlarda (PON)
UFiber Splitter 1:08, tek bir optik fiber hattı birden fazla kullanıcıya veya cihaza eşit sinyal iletmek için kullanılır. Bu yapı en çok GPON OLT’den (optical line terminal) gelen uplink’i birden çok ONU/ONT’ye (optical network unit / terminal) dağıtmak için tercih edilir. Bu sayede tek fiber bağlantıdan 8 farklı abone hattı oluşturabilirsiniz.
Uzun Mesafe Fiber Dağıtımları
PON yapılarında merkezi OLT’den çıkan sinyal, splitteren geçerek farklı “branch”lara dağıtılır; bu, çok noktalı fiber ağ kurulumlarında (ör. apartman, kampüs, site dağıtımı) verimli altyapı sağlar.
Dış Mekân veya İç Mekân Fiber Topolojileri
UFiber Splitter, her iki ortamda da çalışabilir çünkü geniş çalışma sıcaklığına sahiptir ve fiber optik sinyalin verimli şekilde çoklu çıkışa bölünmesine olanak tanır. Ayrıca kompakt yapısı, rack veya duvar içi patch panel gibi yerlere kolay entegrasyon sağlar.
Yüksek Performanslı Optik Dağıtım
Bölme işlemi sırasında düşük düzensizlik kaybı ve iyi yansıma/izolasyon değerleri sayesinde fiber sinyal performansı minimum seviyede etkilenir ve çıkış portlarına eşit şekilde dağılır. Bu, ağın stabil çalışması için önemlidir.
Nasıl Çalışır?
UFiber Splitter 1:08 tamamen pasif optik bir cihazdır — yani:
Tek girişten gelen optik sinyali alır,
Bu sinyali 8 eş parçaya böler,
Her çıkışa ayrı fiber bağlantı sağlar.
Bu işlem sırasında güç veya elektriksel enerji kullanmaz (pasif splitter), sadece sinyali optik olarak bölüştürür.
Avantajlar
Pasif çalışma: Ek enerji gerekmeden optik sinyal dağılımı sağlar.
Geniş dalga boyu desteği: GPON ve ETSI/ITU standartlarıyla uyumlu optik aralık (1260–1650 nm).
Düşük kayıp ve eşit dağıtım: Çıkış portlarına dengeli optik güç sağlar.
Dayanıklı yapısı: Geniş çevresel çalışma koşullarına uygun.
Sonuç
Ubiquiti UFiber Splitter 1:08 (UF-SPLITTER-8), fiber optik ağlarda tek bir SC/APC optik giriş sinyalini 8 ayrı çıkışa bölebilen mini optik splitter modülüdür. GPON ve diğer pasif optik ağ dağıtım mimarilerinde merkezi OLT’den gelen sinyali çoklu ONT/ONU’ye bölmek için kullanılır. Cihaz tamamen pasif olup düşük kayıplı optik performans sağlar ve her çıkış portunu dengeli sinyal gücüyle besler.
