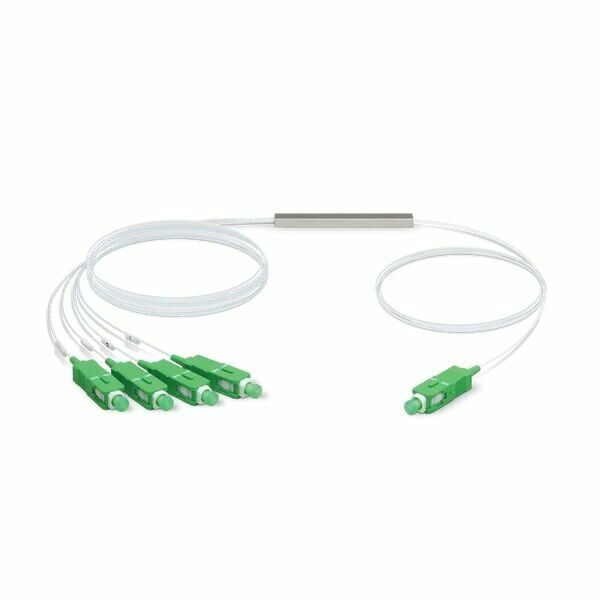

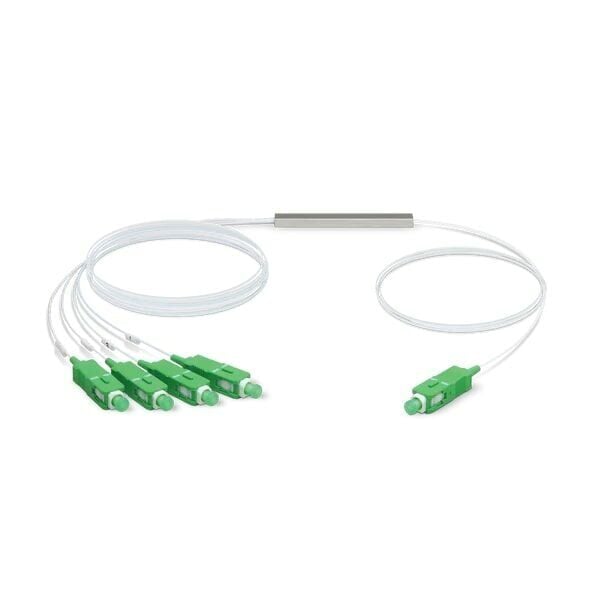

Ubiquiti UFiber Splitter 1:04
Ubiquiti UFiber Splitter 1:04, Ubiquiti’nin fiber optik ağ altyapıları için geliştirdiği pasif optik sinyal bölücü (splitter) cihazıdır. Bu ürün, özellikle GPON / UFiber sistemlerinde tek optik sinyali 4 ayrı çıkışa bölmek için kullanılır.
Teknik Özellikler
Bağlantılar
Giriş: 1 adet SC/APC optik konektör (tek fiber giriş)
Çıkışlar: 4 adet SC/APC optik konektör (4 ayrı fiber çıkışı)
Bu port yapısı sayesinde, tek bir fiber hattı 4 farklı fiber hattına bölebilirsiniz.
Optik Performans
Toplam Ekleme Kaybı: ~7.4 dB — fiber sinyali bölme sırasında oluşan sinyal kaybı miktarıdır.
Düzensizlik (Uniformity) Kaybı: ~0.6 dB — çıkış portları arasında sinyal gücü farkı ölçüsüdür.
Polarizasyon Bağımlı Kaybı (PDL): ~0.3 dB — polarizasyon değişikliklerinin sinyale etkisidir.
İade Kaybı (Return Loss): ≥50 dB — optik sinyalin yansıma kaybını ifade eder.
Yönelme (Directivity): ~55 dB — giriş hattı ile çıkış portları arasındaki izolasyon kalitesidir.
Dalga Boyu Aralığı: 1260–1650 nm — GPON ve diğer ONU/ONT uygulamaları için uygun geniş bant.
Fiber ve Fiziksel Özellikler
Fiber Tipi: G.657A1 — dış mekân veya bükülmeye dayanıklı single-mode fiber.
Toplam Kablo Uzunluğu: Yaklaşık 4.06 m (13.32 ft) — girişten tüm çıkışlara kadar kablolar dahil.
Çalışma Sıcaklığı: -40 °C ile +85 °C — geniş çevresel koşullarda güvenilir çalışma.
Ağırlık: Yaklaşık 58 g — hafif ve kolay yerleştirme imkânı.
Kullanım Alanları
GPON / UFiber Pasif Optik Ağlar
UFiber Splitter 1:04, GPON (Gigabit Passive Optical Network) ya da UFiber altyapılarında tek bir optik hattı 4 farklı optik kullanıcı hattına bölmek için kullanılır. Bu sayede OLT’den (optical line terminal) çıkan fiber sinyali dört ayrı ONU/ONT cihazına iletebilirsiniz.
Nokta-çoklu nokta Fiber Dağıtımı
Bir fiber uplink hattını aynı binadaki veya kampüsteki birden fazla fiber kullanıcıya dağıtmak için ideal çözümdür. Bu dağıtım yapısı, fiber altyapılarda Point-to-MultiPoint (P2MP) bağlantı tasarımında kullanılır.
Kompakt ve Düşük Kaynak Kullanımı
Pasif splitter olduğu için ek güç kaynağına gerek duymaz; enerji tüketimi olmadan optik sinyali böler ve dağıtır. Bu da sahadaki fiber altyapılarda daha az ekipman gerektirir ve bakım maliyetlerini azaltır.
Fiber Optik Patch Panel veya Dağıtım Kutuları
Splitter küçük ve kompakt olduğundan optik dağıtım panellerine, fiber patch kutularına veya saha bağlantı noktalarına kolaylıkla entegre edilebilir.
Nasıl Çalışır?
UFiber Splitter 1:04, gelen optik sinyali pasif olarak (ek enerji kullanmadan) eşit güçte dört çıkışa böler.
OLT’den gelen fiber sinyal / uzun mesafe fiber giriş portuna takılır.
Splitter içindeki PLC (Planar Lightwave Circuit) teknolojisi sinyali dört eşit parçaya böler.
Her bir SC/APC çıkış portuna ayrı fiber kablo bağlanarak ONU/ONT gibi cihazlara servis sağlanır.
Bu işlem, optik sinyali çoklu kullanıcıya paylaşmak için en yaygın ve verimli yöntemlerden biridir.
Avantajlar
Pasif çalışma: Ek güç kaynağı gerekmez, fiber sinyal doğrudan paylaştırılır.
Düşük kayıplı bölme: ~7.4 dB ekleme kaybı ile sinyal gücü makul seviyede korunur.
Geniş dalga boyu desteği: GPON ve diğer fiber optik sinyaller için uygundur (1260–1650 nm).
Geniş çalışma sıcaklığı: Zorlu saha koşullarına dayanabilir.
Sonuç
Ubiquiti UFiber Splitter 1:04 (UF-SPLITTER-4), fiber optik sinyali 1 giriş → 4 çıkış şeklinde pasif olarak bölen, GPON/UFiber altyapılarında kullanılan kompakt ve düşük kayıplı optik splitter modülüdür. Özellikle çoklu ONU/ONT dağıtımı, PON network paylaştırması ve optik patch panel entegrasyonunda tercih edilir.
